QS-GYKMLD-C高速印刷開槽模切粘箱打包一體聯動線

送紙單元

◆采用多軸前緣送紙系統，聚氨酯送紙，真空吸附薄而彎曲紙板容易送入，送紙更準確。

◆可連續送紙或隔張送紙，可設定生產數量，數量到達自動停止送紙。

◆電動控制機臺離合，附警鈴，行進時持續響鈴警示，確保操作人員人身安全。

◆主機電機啟動保護裝置。(機臺未固鎖時，主機無法啟動運轉)。

◆除塵裝置，風機吸附與毛刷機構可清除紙板表面灰塵及紙屑，提高印刷品質。

◆左右側擋板電動控制。

◆后托紙臺前后上下均為電動調整。

◆可選配伺服免壓送紙系統。

印刷單元

◆輥身水平方向和圓周方向刻制基準刻線，方便對版。

◆裝卸印刷板，腳踏開關電動控制正反轉，實現快速換版。

◆膠輥、網輥設計為可快速更換。

◆印刷相位采用觸摸屏控制及電動，自動對版，自動歸零，擦版記憶、自動復位系統。

◆氣動式雙隔膜泵，快速清洗功能，供墨、循環穩定，操作保養簡單。

◆可選配刮墨刀系統。

開槽單元

 ◆全電腦控制和電動按鈕調整雙系統操作，可完成開槽箱高、相位、軸向移動調整。

◆配置自鎖功能預壓快調機構，保證了盤、軸之間長期精度，壓線時減緩了對紙板的破壞。

◆包裹了優/質聚氨脂的壓線上輪，保證了紙板硬度免遭破壞。

◆設置同步聯動電動軸向移動，使上下壓線輪、上下開槽刀盤、導向輪同步進行調整；

自潤耐磨導向機構，保證了移位長期正確和提高耐用度。

◆壓線輪軸、開槽輪軸選用優/質合金鋼，經表面研磨加工后鍍硬鉻處理；

分別經過粗、精兩臺動平衡設備上進行校正，保證找到蕞佳平衡點。

◆選用優/質合金鋼開槽刀，齒形刀刃寬度為7mm。

模切單元

◆配備進口快換式聚氨酯膠墊，更換方便，具有單向離合器作線速度補償功能，

可確保膠墊磨損后模切出的紙板完全一致。

◆工作中模切膠墊滾筒機械螺旋式左右自動橫移 (±20mm),  使切口刀痕不重復，延長膠墊使用壽命。

◆膠墊輥與模切輥間隙采用氣動控制，正常送紙時膠墊輥下降到工作位置，停止送紙時膠墊輥?zhàn)詣?dòng)升起。

◆膠墊修正機構，增加膠墊使用次數，降低消耗。

◆模切底部裝有廢紙輸送裝置，將模切后的紙屑輸送到設備以外，方便清理。

◆可選配獨立伺服驅動，避免因模切沖擊影響印刷效果。

傳遞部

噴膠系統，操作簡單，方便清理

CNC聯動操控，人機界面，西門子控制，伺服驅動

折疊部

伺服差速器調節，吸附皮帶伺服傳動

左右壓線二次成型系統獨立伺服驅動

高強度折梁臂，精/密橫移導向系統

排齊部

延長紙板校正時間，粘合牢固

成型效果更加完/美

計數輸出

電腦計數，下落式伺服運動控制收紙

氣動堆紙機構將堆積好的紙箱整齊排出

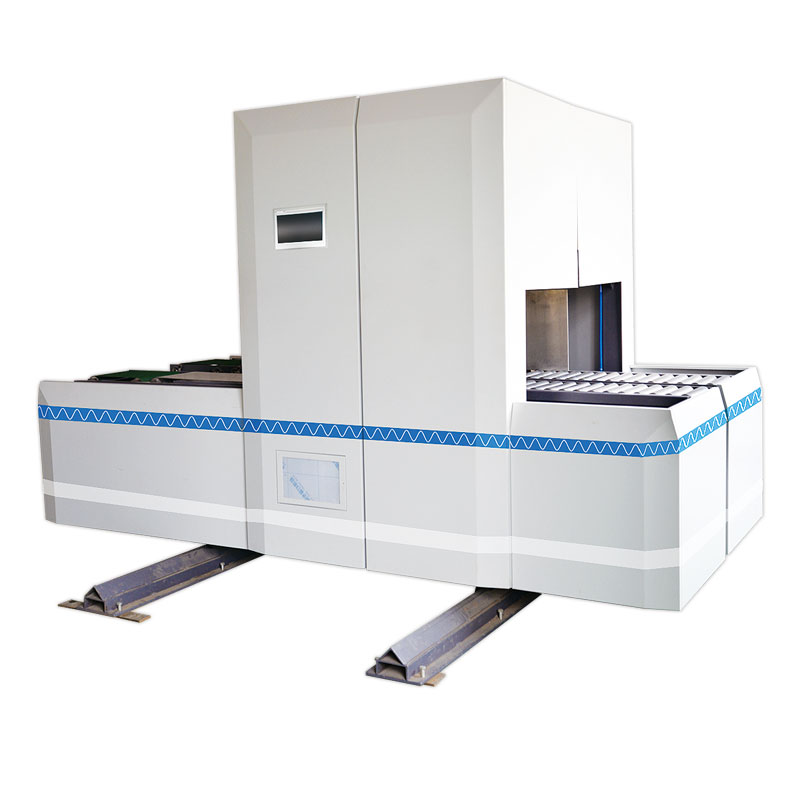

打包部

適合用途: 紙箱、坑紙、紙板大型物體打捆以及報紙、書刊等印刷品，成衣服裝的打捆，

應用廣泛采用機械(或電子)控制，工作性能穩定，機體堅固耐用，維修簡單。
